八.深度优先遍历

1.代码

bool visited[MAX_VERTEX_NUM]; //访问标记数组
void DFS(Graph G,int v){ //从顶点v出发, 深度优先遍历图G
    visit(v);             //访问顶点v
    visited[v]=TRUE;      //设已访问标记
    for(w=FirstNeighbor(G,v);w>=0;w=NextNeighbor(G,v,w))
        if(!visited[w]){  //w为u的尚未访问的邻接顶点
            DFS(G,w);
        } //if
}

DFS 演示

123456-123456

Start:123456

?

逻辑结构 (Graph)

1

2

3

4

5

6

C++ Code (Recursive)

void DFS(Graph G, int u) {

visited[u] = TRUE; // 标记访问

for (w = FirstAdj(u); w >= 0; w = NextAdj(u, w)) {

if (!visited[w]) {

DFS(G, w); // 递归访问

}

}

} // 函数返回

Function Call StackSize: 0

Stack Empty

Log (操作日志)

准备就绪。 请先在上方选择 Start (起始节点)，然后点击 "开始遍历"。
* 起始节点决定了 DFS 算法从图中的哪个入口开始搜索。不同的入口会产生不同的遍历序列。

2.图解代码

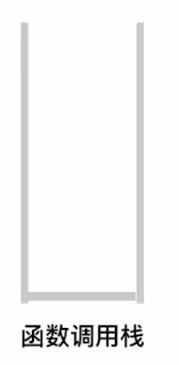

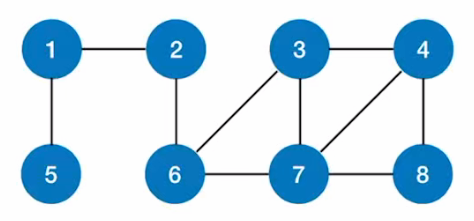

(访问顺序为从小到大) 如果我们从2号顶点出发深度优先遍历整个图;

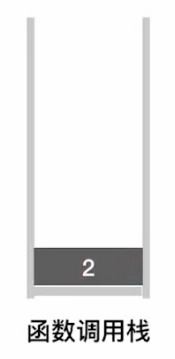

• 所以,刚开始调用 DFS函数 传入v的值为2;同时将2的 visit 值标为 True; 访问2的邻接顶点1:

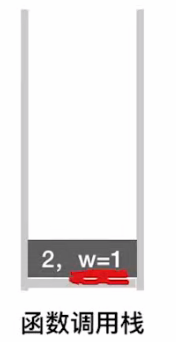

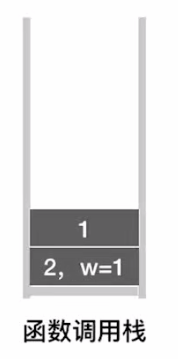

• 然后,根据DFS函数中的 for循环;2周围遍历的第一个数是1;将1填入栈中,并将visit值改为True;

访问1的邻接顶点2,5:

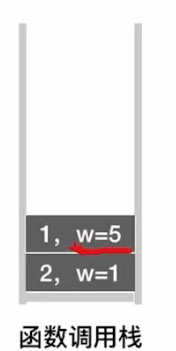

• 2顶点已经被访问过了;访问5

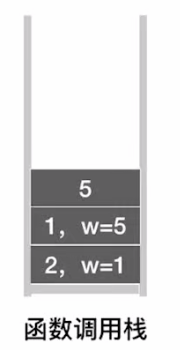

• 将5填入栈中,并标记为True;

5的邻接顶点已经被访问:

• 返回到上一层:1号顶点;

1的邻接顶点也已经遍历完成:

• 继续返回上一层:2号顶点;

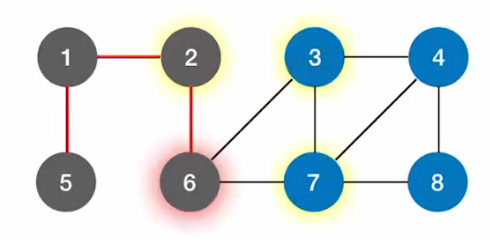

2号顶点的邻接顶点6没有被访问:

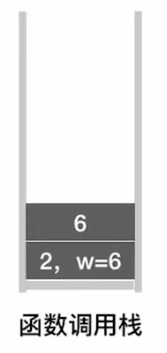

• for循环访问6号顶点,填入栈;并visit值改为True;

6号顶点的邻接顶点:2,3,7:

• 2号顶点已经被访问,从小到大第一个应该访问3号顶点;

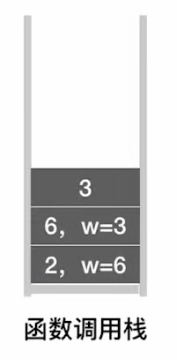

• 此时3号顶点进行DFS;

继续遍历操作:

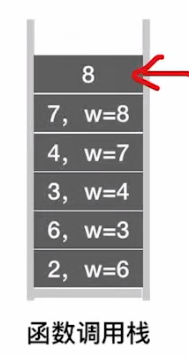

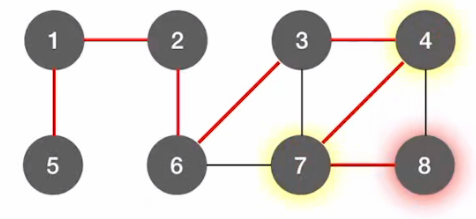

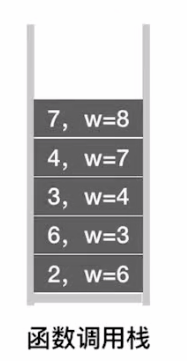

• 如上图所示:最后遍历到8号顶点;与之相邻的顶点 visit 值全为 True;-
• 此时遍历结束,返回上一层顶点; 类似,最终得到空栈:

从2出发的深度遍历序列: 2, 1, 5, 6, 3, 4, 7, 8

3.特殊情况

bool visited[MAX_VERTEX_NUM]; //访问标记数组
void DFSTraverse(Graph G){ //对图G进行深度优先遍历
    for(v=0;v<G.vexnum;++v)
        visited[v]=FALSE;     //初始化已访问标记数据
    for(v=0;v<G.vexnum;++v)   //本代码中是从v=0开始遍历
        if(!visited[v])
            DFS(G,v);
}

void DFS(Graph G,int v){ //从顶点v出发, 深度优先遍历图G
    visit(v);             //访问顶点v
    visited[v]=TRUE;      //设已访问标记
    for(w=FirstNeighbor(G,v);w>=0;w=NextNeighbor(G,v,w))
        if(!visited[w]){  //w为u的尚未访问的邻接顶点
            DFS(G,w);
        } //if
}

深度优先遍历（DFS）的时间和空间复杂度，同样与图的存储方式和图的结构相关，以下是详细分析：

4.复杂度

(1)、时间复杂度

DFS的时间开销来自「访问所有顶点」和「遍历所有边」，核心由存储方式决定：

• 邻接表存储： 每个顶点的邻接链表会被遍历一次，总时间为「顶点数 ( n )」+「边数 ( e )」，时间复杂度为 ( \boldsymbol{O(n + e)} )。
• 邻接矩阵存储： 需遍历每个顶点对应的整行（检查是否有边），总时间为 ( n^2 )，时间复杂度为 ( \boldsymbol{O(n^2)} )。

(2)、空间复杂度

DFS的空间开销主要来自「递归调用栈」（递归实现）或「手动栈」（非递归实现），以及「访问标记数组」：

1. 访问标记数组： 大小为 ( n )（顶点数），空间复杂度为 ( O(n) )。
2. 递归/手动栈： 栈的最大深度取决于「图的最深递归路径长度」（即图的深度）：
   • 最坏情况（如链式图：( 0→1→2→…→n-1 )）：栈深度为 ( n )，空间复杂度为 ( O(n) )；
   • 最好情况（如孤立顶点）：栈深度为 ( 1 )，空间复杂度为 ( O(1) )。

因此，DFS的总空间复杂度为 ( \boldsymbol{O(n)} )（无论存储方式）。

(3).总结

存储方式	时间复杂度	空间复杂度
邻接表	( O(n+e) )	( O(n) )
邻接矩阵	( O(n^2) )	( O(n) )

5.深度最小生成树

生成树演示

ABCDEFG-ABCDEFG

Root:ABCDEFG

?

原始图 (可编辑/拖拽)

A

B

C

D

E

F

G

结果：BFS 生成树

BFS 生成树

请编辑图结构或直接点击生成

6.深度优先生成树和森林

自定义图的遍历与森林生成

在这里，你可以自由绘制一个图（甚至是非连通图），然后观察 BFS 和 DFS 算法是如何运行的。

交互说明

1. 添加节点：点击上方“+ 节点”按钮。
2. 连线：点击一个节点（变金），再点击另一个节点。
3. 移动：按住节点拖拽。
4. 删除：双击节点。
5. 切换算法：左上角选择 BFS 或 DFS。

BFS (广度优先)DFS (深度优先)

💡 点击两个节点连线，拖拽移动，双击删除

A

B

C

辅助队列 (Queue)

Empty

Front ↑ ... Rear ↓

准备就绪

实验建议

试着画两个互不相连的三角形，然后点击“开始生成森林”，观察算法是如何自动跳跃到第二个连通分量的。

一个连通图的生成树是指一个极小连通子图，它包含图中所有顶点，但只有足以构成一棵树的 $n-1$ 条边。 通过 深度优先搜索 (DFS) 遍历图所经过的边和顶点构成的树，称为深度优先生成树。

动态演示

• 左侧 (原图)：显示 DFS 遍历过程。橙色节点表示当前访问，绿色表示已访问。
• 右侧 (生成树)：同步显示生成的树结构。注意观察原图中的回路是如何被打破的（非树边被丢弃）。

初始化...

1. 原图遍历 (Graph)

2. 生成树 (Spanning Tree)

核心性质

1. 无回路：生成树中不存在环。
2. 连通性：包含原图的所有顶点。
3. 边数：如果有 $n$ 个顶点，生成树一定有 $n-1$ 条边。
